Електрика для автоматики теплої підлоги

Які закладні потрібно зробити:

• встановити звичайні підрозетники під кімнатні регулятори
• прокласти кабелі від кожного підрозетника до колектора теплої підлоги
• зробити канали під датчики температури підлоги
• до колектора підвести 220В.

Встановити підрозетник

В підрозетник потім вставляється кімнатний регулятор температури.

Вибір місця підрозетника:

• поблизу не повинно бути:
  • нагрівальних, охолоджувальних приладів
  • прямих сонячних променів
  • протягів
• місце повинно бути відкритим для вільного руху повітря, не закриватися шторами, відкритими дверями, меблями тощо
• на внутрішній стіни, не зовнішній
• оптимально ~ 1500 мм від підлоги

Прокласти кабелі

Прокласти кабель 4х0.75 від кожного підрозетника до колектора теплої підлоги.

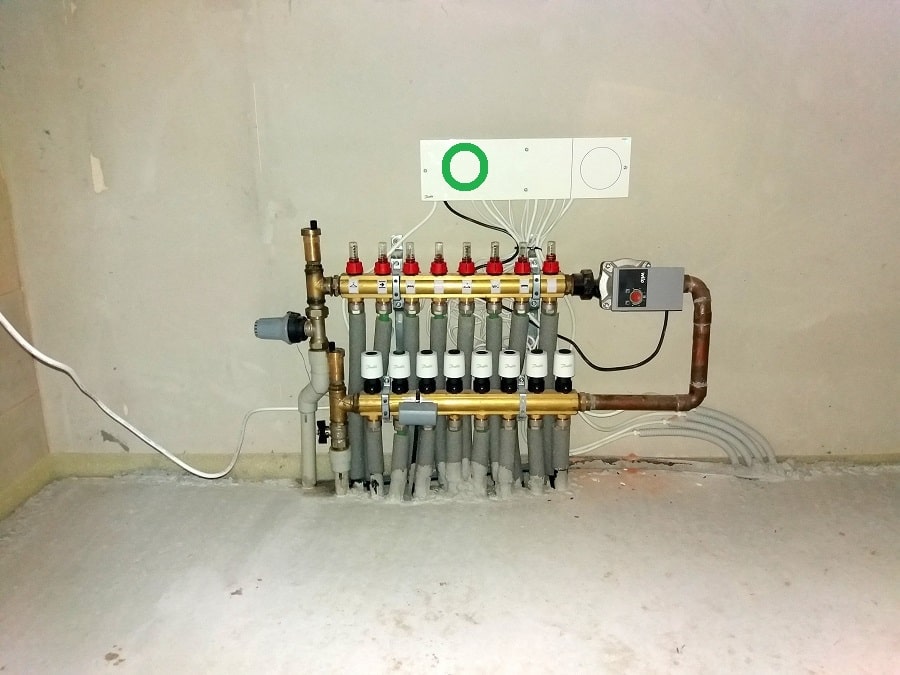

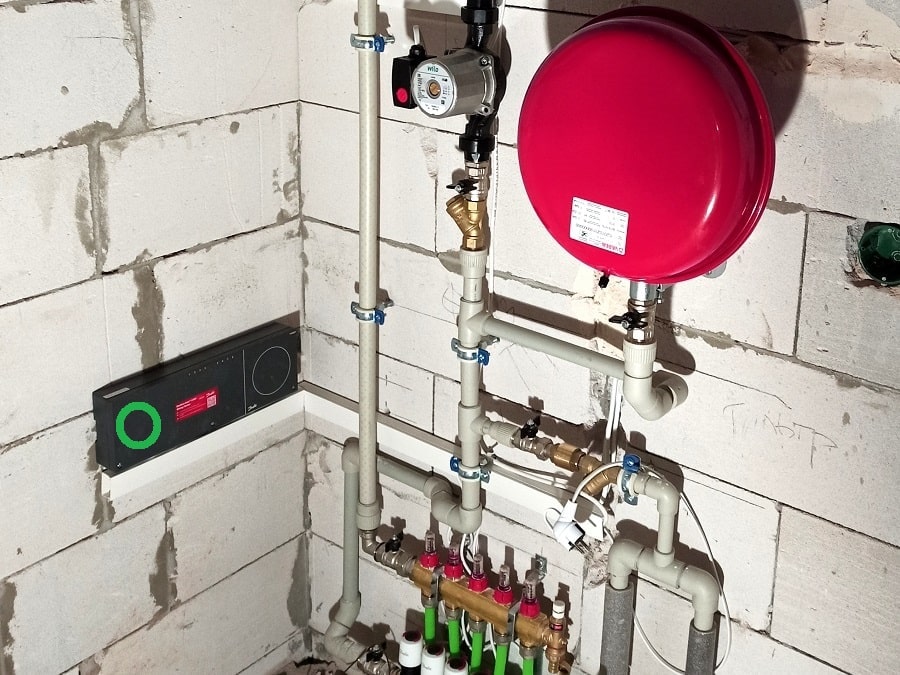

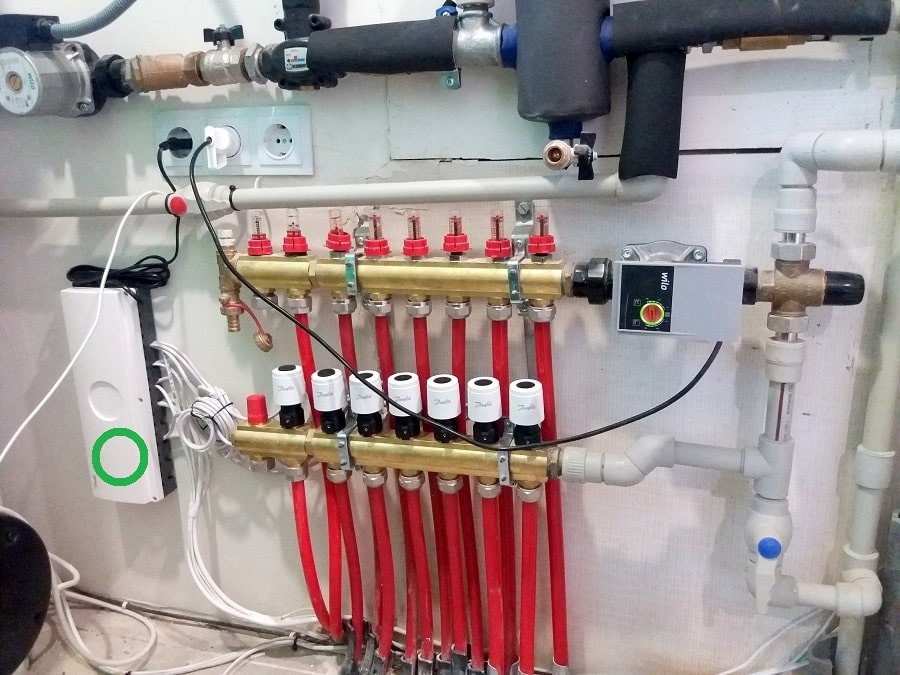

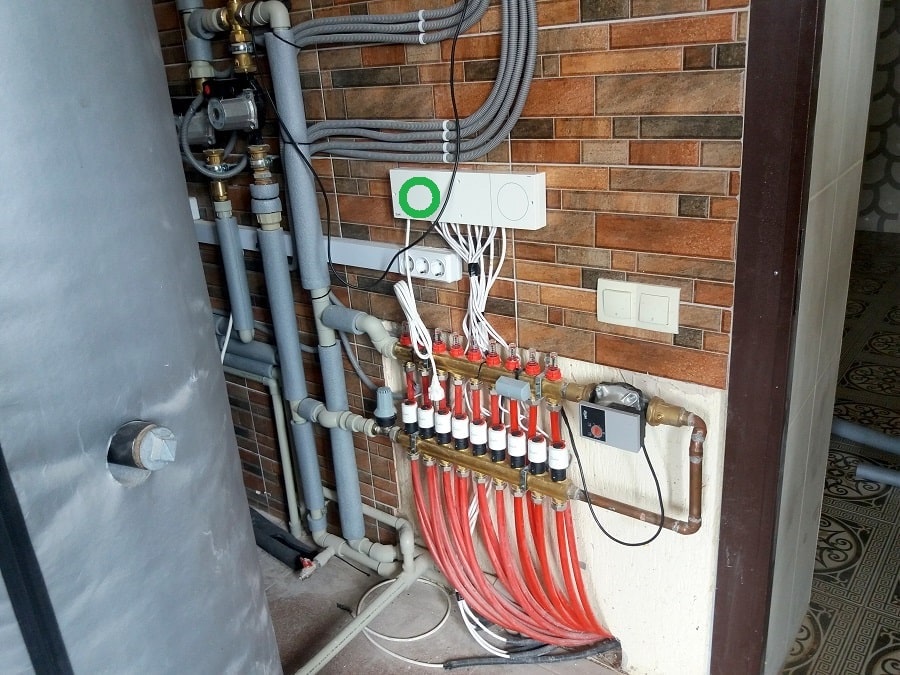

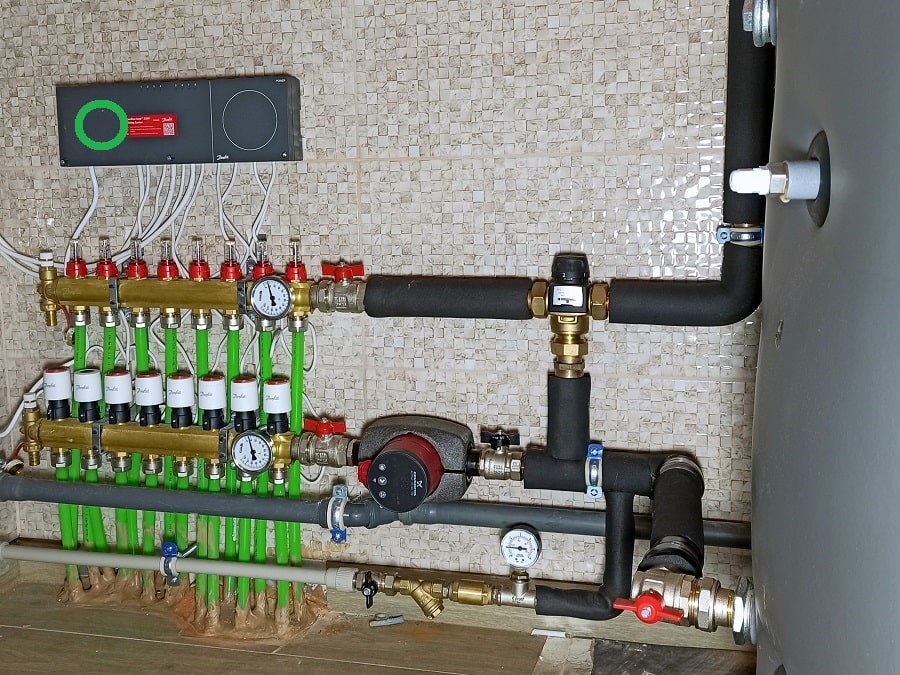

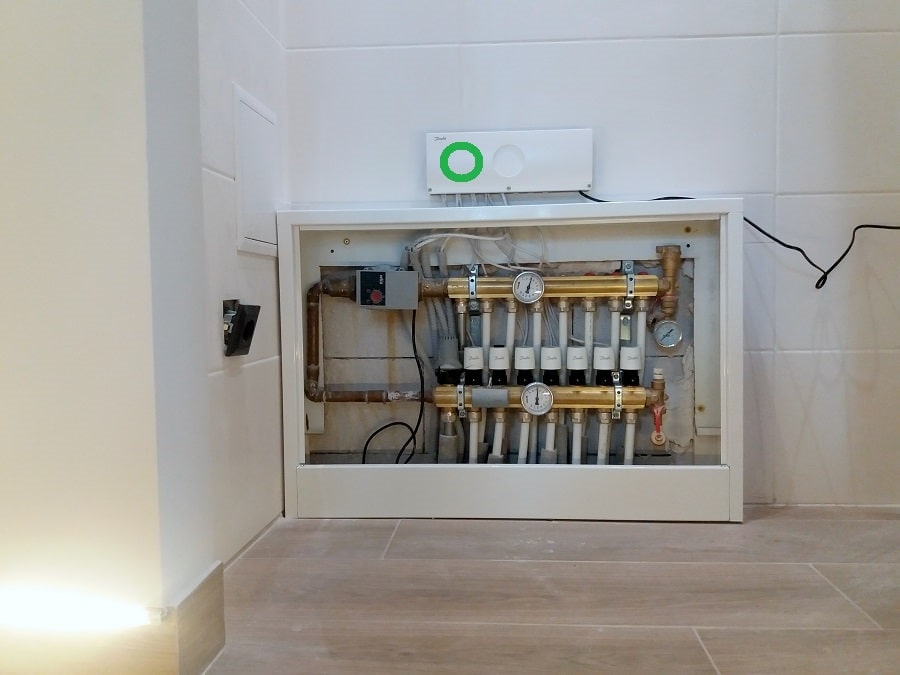

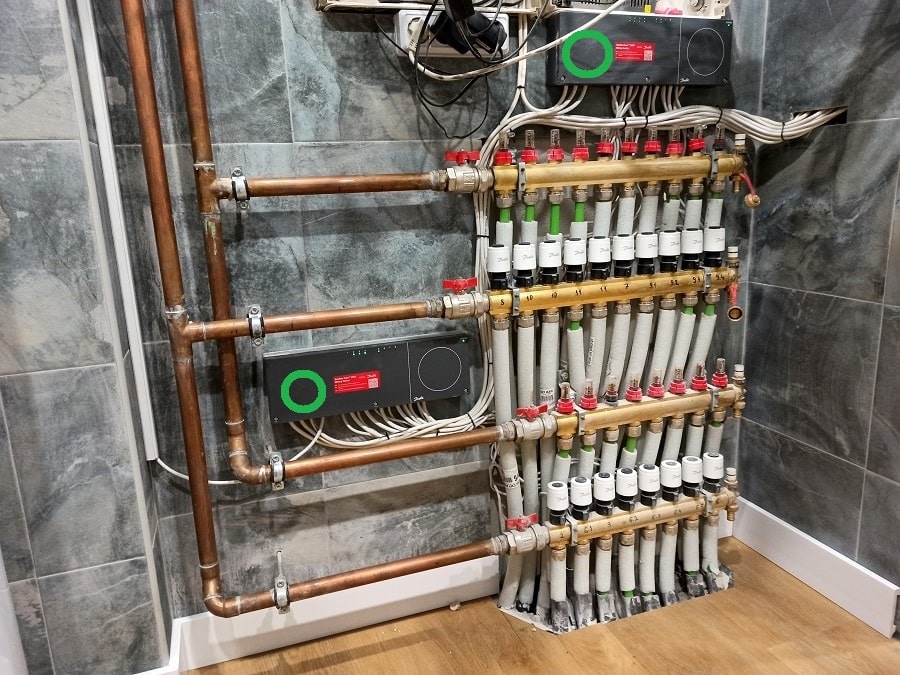

З боку колектора залишити великий запас кабелів. Но фото видно, де може стояти комутатор, до якого під'єднуються ці кабелі. Комутатори помічені зеленим колом.

Зробити канали під датчики

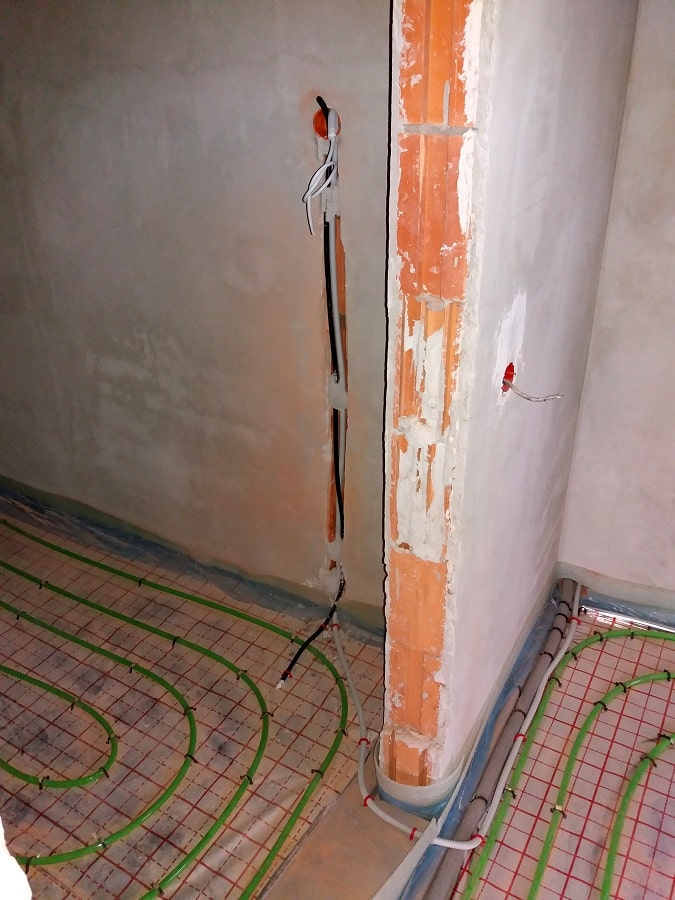

Нижній кінець каналу розмістити між трубами, відвести від стіни на 250+ мм. На підлозі над датчиком не повинно нічого стояти, ані меблі, ані побутова техніка, тощо. На фото нижче показані приклади.

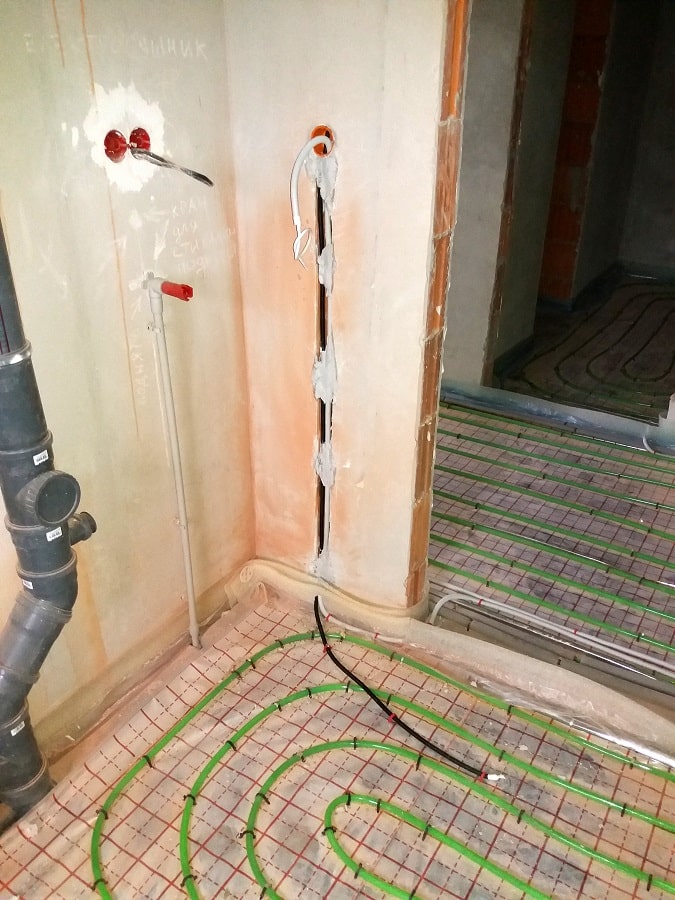

Зверніть увагу, на останньому фото канал більше відходить від стіни. Це тому що у куті планується пральна машина, вона не повинна стояти над датчиком.

Радіус вигину між стіною та підлогою зробити більше 50 мм.

Канали можна робити будь чим: гофрою, металопластиковою трубою, мідною трубою. Кінець каналу в підлозі заглушити будь-яким чином.

Бажано перевірити, чи проходить датчик до кінця. Особливо це важливо для гофри.

Як перевірити, показано на відео. Засунути датчик до упору, затиснути пільцем на виході протилежний кінець, висунути та прикласти до гофри, щоб перевірити, чи датчик дійшов до кінця
